Fachbericht & Messdokumentation — Konsumgüter, Chemie & Lebensmittel

Thermodynamische Kesseloptimierung durch HTC-Festkörperstrahlung

Branchen-Fokus

Konsumgüter, Chemie & Lebensmittel

Dokumenten-Klassifizierung

Anonymisierter Fachbericht

Technologie

HTC-Retrofit (Festkörper-Wärmestrahlung)

Anlagen-Spezifikation

Großwasserraumkessel (Erdgas H)

Verfahren

TÜV-validierte Effizienz-Messung im laufenden Betrieb

Anlagentyp

Warmwasserkessel, 3.500 kW

Brennstoff

Erdgas H

Messverfahren

Vorher-Nachher-Vergleich (TÜV-validiert)

Nachweis

Steigerung der Primärenergieeffizienz & Emissionsreduktion

Status

Geprüft & Freigegeben - AZ: JB08WP18

DOKUMENTATION & FACHBERICHT

MANAGEMENT SUMMARY

Dieser Fachbericht dokumentiert die technische und betriebswirtschaftliche Optimierung einer industriellen Kesselanlage in der produzierenden Industrie durch den Einsatz von Hochtemperatur-Keramiken (HTC). Die Ergebnisse sind repräsentativ für Kesselprozesse in der Chemieindustrie, der Lebensmittelproduktion und der Konsumgüterherstellung.

Die validierten Leistungskennzahlen

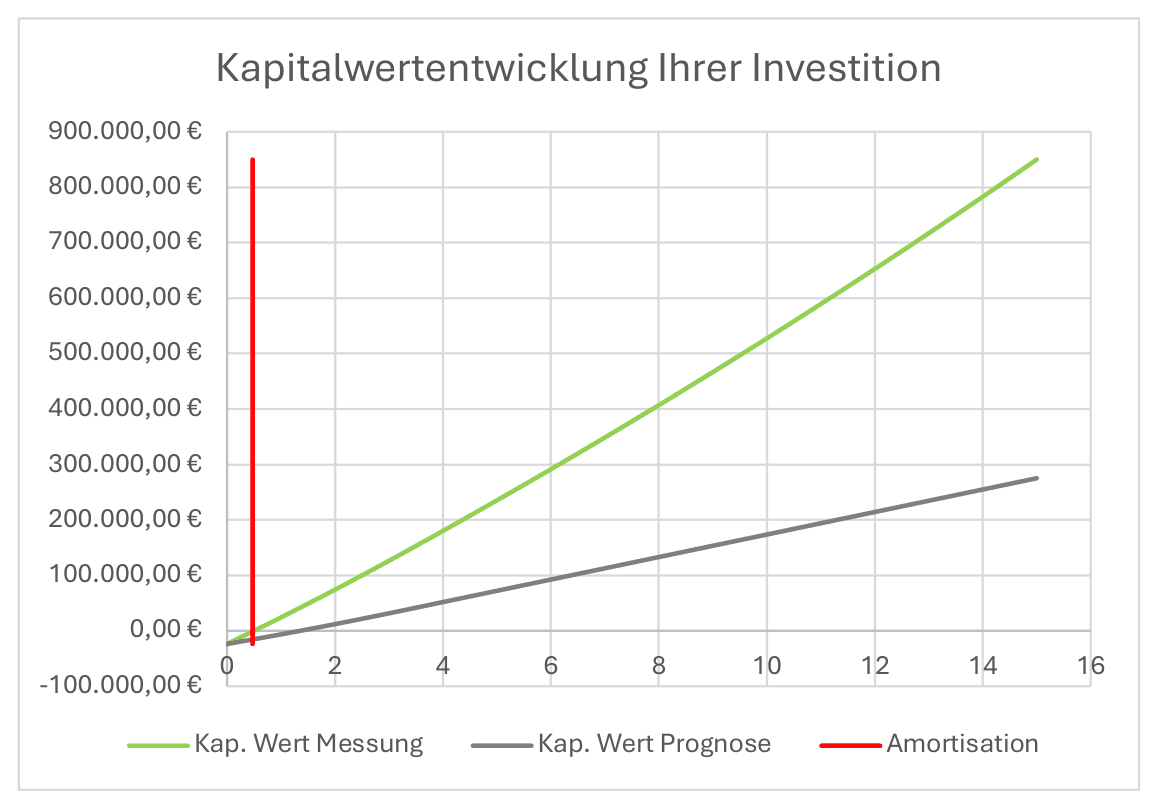

Gesamtertrag-Vorteil

> 849.000 ۟ber die Restlaufzeit der Anlage.

Primärenergie-Einsparung

> 45.500 € p. a.bei konstanter Leistung.

Amortisation (ROI)

0,47 Jahre(kurzfristig realisierbar, ohne budgetintensive Großinvestition).

Cost of Delay

ca. 3.795 € pro MonatVermeidung eines Liquiditätsverlustes durch sofortige Implementierung.

Schadensfreiheit

100 % schadensfreie Integration Ausfallzeiten.

1. Ausgangslage & Herausforderung

Produktionsbetriebe und die verarbeitende Industrie unterliegen einem enormen Kostendruck, bei gleichzeitig kompromisslosen Anforderungen an die Versorgungssicherheit. Die Kesselanlagen zur Wärme- und Dampferzeugung bilden hierbei das energetische Rückgrat.

In der Praxis stoßen herkömmliche Kesselsysteme jedoch an eine physikalische Grenze – die thermodynamische Lücke. Die unvollständige Wärmeübertragung im Feuerraum führt zu überhöhten Abgastemperaturen, unnötig hohen Taktraten und einem ineffizienten Brennstoffverbrauch.

Die herkömmliche Lösung – ein bauliches Retrofit oder der vollständige Anlagentausch – scheidet für die technische Leitung oft aus. Die Gründe: Hoher CapEx-Bedarf (Investitionsausgaben) und das inakzeptable Risiko von unkalkulierbaren Anlagenstillständen.

Never touch a running system!

2. Die Lösung - Minimalinvasive Integration (HTC)

Um diese Ineffizienz ohne bauliche Eingriffe zu beheben, wurde im vorliegenden Fall das thermodynamische Retrofit-Verfahren der Intensatec angewandt. Hierbei werden maßgeschneiderte Hochtemperatur-Keramiken (HTC) minimalinvasiv in den Feuerraum der bestehenden Kesselanlage integriert.

Diese physikalische Modifikation verändert die Strahlungsdynamik im Kesselraum fundamental.

• Wärmeübertragung: Die Keramiken absorbieren die Energie der Flamme und strahlen sie gebündelt an die wasserführenden Kesselwände ab.
• Taktraten-Reduktion: Der Kessel hält die Temperatur signifikant länger, was das energieintensive, ständige An- und Abschalten des Brenners drastisch reduziert.
• Emissionssenkung: Durch die optimierte Verbrennung und verringerte Taktraten sinkt der Ausstoß von CO₂ und NOₓ messbar.

3. Der Beweis - Harte Fakten aus der industriellen Praxis

Dass diese Thermodynamik nicht nur in der Theorie funktioniert, sondern sich in hartem Cashflow niederschlägt, beweisen aktuelle Messdaten aus der industriellen Praxis.

In sämtlichen bisher durchgeführten Messungen bei Kesselanlagen bis 110 °C Vorlauftemperatur wurden Ergebnisse zwischen +10 % und +17 % erbracht.

Die Prognose von 9,00 % für die hier vorliegende Anlage wurde mit einer tatsächlichen Gas-Reduzierung von 18,27 % deutlich übertroffen.

4. Installation und Nachweis bei voller Versorgungssicherheit

Für industrielle Produktionslinien ist eine Unterbrechung der Prozesswärme absolut inakzeptabel. Der Einbau in den Bestandskessel erfolgt minimalinvasiv.

Bei Warmwasserkesseln (bis 110 °C Vorlauftemperatur) wird der entscheidende Effizienznachweis durch ein TÜV-validiertes Messverfahren direkt im laufenden Betrieb erbracht und nimmt lediglich zwei bis drei Stunden vor und nach Einbau in Anspruch. (Hinweis für Dampfkessel: Hier erfolgt die Ermittlung des Optimierungspotenzials über eine fundierte, individuelle thermodynamische Anlagenanalyse).

Die Maßnahme ist vertraglich abgesichert.

Sollten die im Vorfeld kalkulierten Einsparungen bei der Messung nicht erreicht werden, hat der Auftraggeber das Recht auf eine faire Nachverhandlung oder den schadensfreien Rückbau mit Erstattung des Kaufpreises. Allerdings musste diese Möglichkeit bislang noch nie in Anspruch genommen werden.

5. Fazit

Bevor Industrieunternehmen über CapEx-intensive Neuanschaffungen nachdenken, lohnt sich der thermodynamische Blick in den Bestand. Wer sein ungenutztes Kesselpotenzial hebt, leistet nicht nur einen massiven Beitrag zu den ESG-Zielen, sondern schützt sein Budget sofort vor der CO₂- und Energiekosten-Preisspirale.

Validierter Messbericht (Anonymisiert)

Der folgende Auszug aus unserem Original-Messbericht belegt die Wirksamkeit der HTC-Integration schwarz auf weiß. Für Ihre wirtschaftliche Bewertung sind besonders diese drei Faktoren entscheidend:

1. Optimierung der Taktraten (Brennerlaufzeit)

Ständiges An- und Abschalten verbraucht am meisten Energie. Der Messbericht zeigt, dass sich die Brennerlaufzeit im Vergleichszyklus von 96 Minuten auf 64 Minuten deutlich reduziert hat. Der Kessel hält die Hitze wesentlich länger.

2. Senkung der Abgastemperatur

Die Temperatur am Schornstein sank von 68,00 °C auf 52 °C. Die Hitze entweicht nicht mehr ungenutzt, sondern wird durch die Keramik gebündelt an das Kesselwasser abgegeben.

3. Harter ROI durch Primärenergieeinsparung

Die Systemeffizienz stieg von 13,018 kWh/m³ auf 15,928 kWh/m³. Das entspricht einer Erhöhung der Energieausbeute um 22,35 %. Die tatsächliche, witterungs- und verbrauchsbereinigte Reduzierung des Gasverbrauchs liegt bei 18,27 %.

Auszug aus dem Messprotokoll

(Anlage: Warmwasserkessel Erdgas H, 3.500 kW)

Zählerstände und Effizienz (Vergleich über 210 Min./177 Min. Messzyklus):

Bestätigte Steigerung der Energieeffizienz

22,35 %

Tatsächliche Reduzierung des Gasverbrauchs:

18,27 %

Emissionsreduzierung (bezogen auf die reale Masse):

Wirtschaftlichkeitsberechnung:

Brennstoffkosten p. a. (Netto)

249.307,08 €

Verbrauchsreduzierung p. a. im 1. Jahr

45.548,40 €

Amortisation des Systems

nach 0,47 Jahren

Berechnete Kosteneinsparung (15 Jahre)

787.687,53 €
