ODBORNÁ ZPRÁVA & MĚŘICÍ DOKUMENTACE

Termodynamická optimalizace kotle prostřednictvím sálání pevného tělesa HTC

Oborové zaměření

Průmysl, kovy & automotive

Klasifikace dokumentu

Anonymizovaná odborná zpráva

Technologie

HTC retrofit (tepelné sálání pevného tělesa)

Specifikace zařízení

Kotel s velkým vodním prostorem (topný olej)

Postup

Měření účinnosti validované TÜV za plného provozu

Typ zařízení

Teplovodní kotel, 320 - 1965 kW

Palivo

Topný olej

Měřicí metoda

Srovnání před a po (validováno TÜV)

Průkaz

Zvýšení účinnosti primární energie & snížení emisí

Stav

Zkontrolováno & schváleno - AZ: JB08WP24

DOKUMENTACE & ODBORNÁ ZPRÁVA

MANAGEMENT SUMMARY

Tato odborná zpráva dokumentuje technickou a ekonomickou optimalizaci kotelního zařízení v průmyslové výrobě pomocí nasazení vysokoteplotních keramik (HTC). Výsledky jsou reprezentativní pro kotelní procesy ve zpracování kovů, v automobilovém dodavatelském řetězci a ve výrobním průmyslu.

Validované výkonové ukazatele

Výhoda celkového výnosu

> 701 000 €za zbývající dobu životnosti zařízení.

Úspora primární energie

> 37 800 € p. a.při konstantním výkonu.

Návratnost (ROI)

méně než 12 měsíců(realizovatelné v krátké době, bez rozpočtově náročné velké investice).

Cost of Delay

Zamezení ztrátě likvidity ve výši cca 3 157 € měsíčně díky okamžité implementaci.

Bezeškodnost

100 % bezeškodná integrace, odstávky.

1. Výchozí situace & výzva

Výrobní podniky a zpracovatelský průmysl podléhají enormnímu tlaku na náklady, při současně nekompromisních požadavcích na bezpečnost dodávek. Kotelní zařízení pro výrobu tepla a páry tvoří přitom energetickou páteř.

V praxi však běžné kotelní systémy narážejí na fyzikální mez – termodynamickou mezeru. Neúplný přenos tepla ve spalovací komoře vede k nadměrným teplotám spalin, zbytečně vysokému taktování a neefektivní spotřebě paliva.

Běžné řešení – stavební retrofit nebo úplná výměna zařízení – pro technické vedení často nepřichází v úvahu. Důvody: vysoká potřeba CapEx (investiční výdaje) a nepřijatelné riziko nevyčíslitelných odstávek zařízení.

Never touch a running system!

2. Řešení - minimálně invazivní integrace (HTC)

Aby byla tato neefektivita odstraněna bez stavebních zásahů, byl v předloženém případě použit termodynamický retrofitní postup společnosti Intensatec. Na míru vyrobené vysokoteplotní keramiky (HTC) se přitom minimálně invazivně integrují do spalovací komory stávajícího kotelního zařízení.

Tato fyzikální úprava zásadně mění dynamiku sálání v prostoru kotle.

• Přenos tepla: Keramiky pohlcují energii plamene a soustředěně ji vyzařují na vodou chlazené stěny kotle.
• Snížení taktování: Kotel udržuje teplotu výrazně déle, což drasticky snižuje energeticky náročné, neustálé zapínání a vypínání hořáku.
• Snížení emisí: Díky optimalizovanému spalování a sníženému taktování měřitelně klesají emise CO₂ a NOₓ.

3. Důkaz - tvrdá fakta z průmyslové praxe

Aktuální naměřená data z průmyslové praxe dokládají, že tato termodynamika funguje v praxi a promítá se do tvrdého cash flow.

Ve všech dosud provedených měřeních u kotelních zařízení do výstupní teploty 110 °C byly dosaženy výsledky mezi +10 % a +17 %.

Prognóza 12,00 % pro zde předložené zařízení byla se skutečným snížením spotřeby topného oleje o 13,61 % výrazně překonána.

4. Instalace a průkaz při plné bezpečnosti dodávek

Pro průmyslové výrobní linky je přerušení procesního tepla zcela nepřijatelné. Montáž do stávajícího kotle probíhá minimálně invazivně.

U teplovodních kotlů (do výstupní teploty 110 °C) je rozhodující průkaz účinnosti podán měřicím postupem validovaným TÜV přímo za plného provozu a vyžaduje pouze dvě až tři hodiny před montáží a po ní. (Upozornění pro parní kotle: zde se potenciál optimalizace stanovuje prostřednictvím fundované, individuální termodynamické analýzy zařízení).

Opatření je smluvně zajištěno. Pokud by při měření nebyly dosaženy předem kalkulované úspory, má objednatel právo na spravedlivé dodatečné vyjednávání nebo na bezeškodní demontáž s vrácením kupní ceny. Této možnosti však dosud nikdy nebylo třeba využít.

5. Závěr

Než budou průmyslové podniky uvažovat o nových pořízeních náročných na CapEx, vyplatí se termodynamický pohled na stávající zařízení. Kdo zvedne nevyužitý potenciál svého kotle, výrazně přispívá k cílům ESG a okamžitě chrání svůj rozpočet před cenovou spirálou nákladů na CO₂ a energie.

Validovaná měřicí zpráva (anonymizovaná)

Následující výňatek z naší originální měřicí zprávy dokládá účinnost integrace HTC černé na bílém. Pro Vaše ekonomické posouzení jsou rozhodující zejména tyto tři faktory:

1. Optimalizace taktování (doba chodu hořáku)

Neustálé zapínání a vypínání spotřebuje nejvíce energie. Měřicí zpráva ukazuje, že doba chodu hořáku byla ve srovnávacím cyklu snížena ze 64 minut na 58 minut. Kotel udržuje teplo podstatně déle.

2. Snížení teploty spalin

Teplota na komíně klesla ze 122,75 °C na 118,50 °C. Teplo je keramikou soustředěně předáváno kotelní vodě, místo aby unikalo nevyužité.

3. Tvrdý ROI díky úspoře primární energie

Účinnost systému stoupla z 6,970 kWh/m³ na 8,068 kWh/m³. To odpovídá zvýšení energetického výtěžku o 15,75 %. Skutečné snížení spotřeby oleje, očištěné o vliv počasí a spotřeby, činí 13,61 %.

Výňatek z měřicího protokolu

(Zařízení: teplovodní kotel, topný olej H, 320 - 1965 kW)

Stavy měřidel a účinnost (srovnání za měřicí cyklus 225 min.):

Potvrzené zvýšení energetické účinnosti

15,75 %

Skutečné snížení spotřeby topného oleje:

13,61 %

Snížení emisí (vztaženo na reálnou hmotnost):

Výpočet hospodárnosti:

Náklady na palivo p. a. (netto)

278 388,00 €

Snížení spotřeby p. a. v 1. roce

37 888,61 €

Návratnost systému

po 0,95 roku

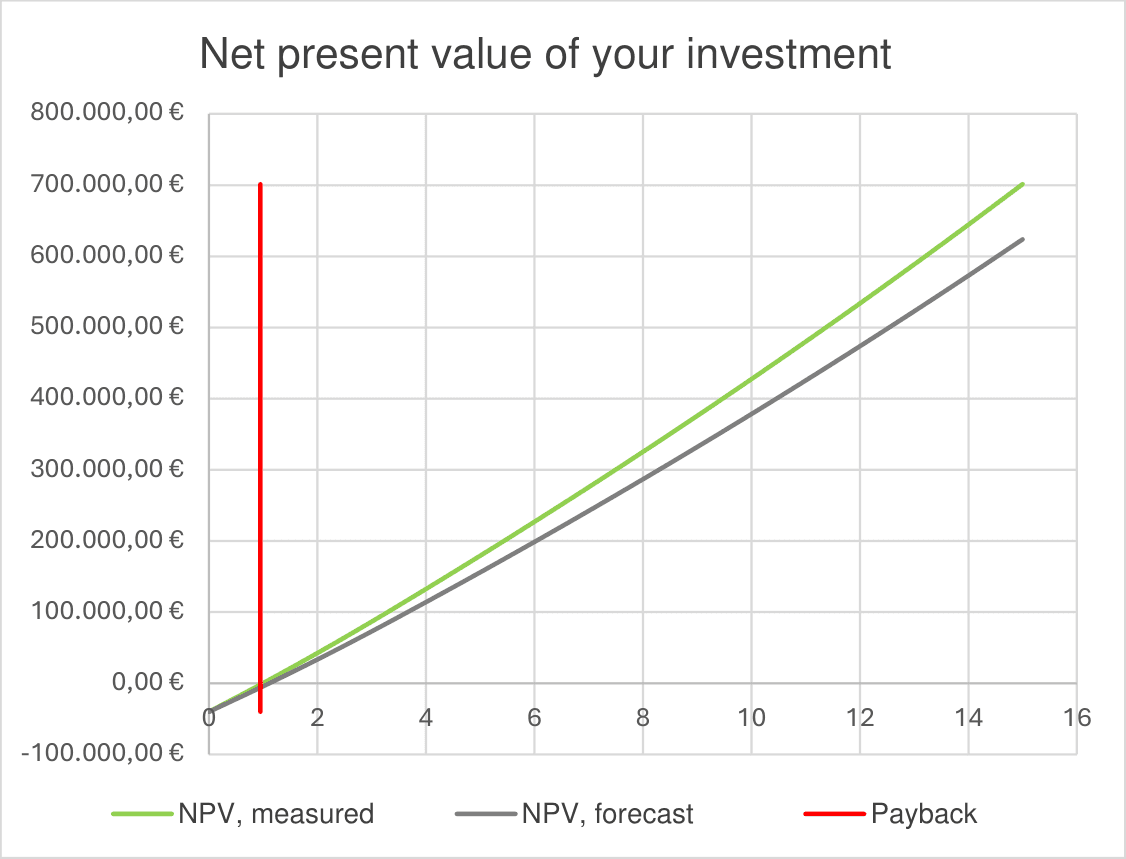

Vypočtená úspora nákladů (15 let)

655 223,47 €
