Ottimizzazione termodinamica della caldaia mediante irraggiamento da corpo solido HTC
- Focus settoriale
- Infrastrutture, energia & logistica
- Classificazione del documento
- Relazione tecnica anonimizzata
- Tecnologia
- Retrofit HTC (irraggiamento termico da corpo solido)
- Specifica dell'impianto
- Caldaia a grande volume d'acqua (gas naturale H)
- Procedimento
- Misurazione dell'efficienza validata TÜV durante il normale esercizio
- Tipo di impianto
- Caldaia ad acqua surriscaldata, 499-2.440 kW
- Combustibile
- Gas naturale H
- Metodo di misurazione
- Confronto prima/dopo (validato TÜV)
- Dimostrazione
- Aumento dell'efficienza dell'energia primaria & riduzione delle emissioni
- Stato
- Verificato & approvato - AZ: JB02WP16
DOCUMENTAZIONE & RELAZIONE TECNICA
SINTESI PER LA DIREZIONE
La presente relazione tecnica documenta l'ottimizzazione tecnica ed economica di un impianto di caldaia nel settore infrastrutture, energia & logistica mediante l'impiego di ceramiche ad alta temperatura (HTC). I risultati sono rappresentativi dei processi di caldaia in centri logistici, centrali energetiche e grandi strutture infrastrutturali.
Gli indicatori di prestazione validati

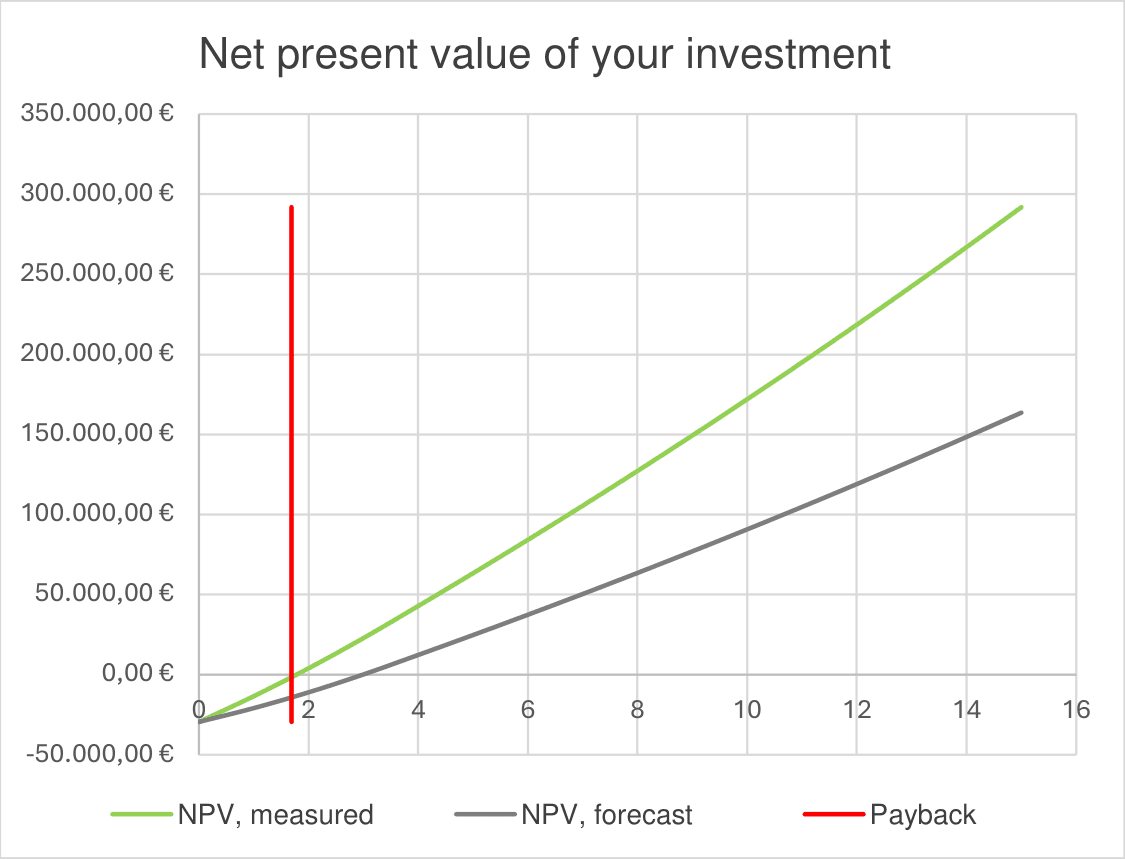

- Vantaggio di rendimento complessivo
- > 291.000 €sulla vita residua dell'impianto.
- Risparmio di energia primaria
- > 13.600 € all'annoa potenza costante.
- Ammortamento (ROI)
- 1,69 anni(realizzabile a breve termine, senza grandi investimenti a forte impatto sul budget).
- Costo del ritardo
- Evita una perdita di liquidità di circa 1.134 € al mese grazie all'implementazione immediata.
- Assenza di danni
- Integrazione al 100 % priva di danni e di tempi di fermo.
1. Situazione di partenza & sfida
Centri logistici, fornitori di energia e gestori di infrastrutture sono soggetti a un'enorme pressione sui costi, a fronte di requisiti inderogabili di sicurezza dell'approvvigionamento. Gli impianti di caldaia per la produzione di calore e vapore ne costituiscono la spina dorsale energetica.
Nella pratica i sistemi di caldaia convenzionali incontrano tuttavia un limite fisico – la lacuna termodinamica. La trasmissione incompleta del calore nella camera di combustione porta a temperature dei fumi eccessive, a frequenze di ciclo inutilmente elevate e a un consumo di combustibile inefficiente.
La soluzione convenzionale – un retrofit strutturale oppure la sostituzione completa dell'impianto – viene spesso esclusa dalla direzione tecnica. Le ragioni: elevato fabbisogno di CapEx (spese di investimento) e il rischio inaccettabile di fermi impianto imprevedibili.
Never touch a running system!
2. La soluzione - Integrazione mininvasiva (HTC)
Per eliminare questa inefficienza senza interventi strutturali, nel caso in esame è stato applicato il procedimento di retrofit termodinamico di Intensatec. Ceramiche ad alta temperatura (HTC) realizzate su misura vengono integrate in modo mininvasivo nella camera di combustione dell'impianto di caldaia esistente.
Questa modifica fisica cambia in modo fondamentale la dinamica di irraggiamento nella camera della caldaia.
- Trasmissione del calore: Le ceramiche assorbono l'energia della fiamma e la irradiano in forma concentrata verso le pareti della caldaia percorse dall'acqua.
- Riduzione della frequenza di ciclo: La caldaia mantiene la temperatura significativamente più a lungo, il che riduce drasticamente la continua accensione e spegnimento del bruciatore, che assorbe molta energia.
- Riduzione delle emissioni: Grazie alla combustione ottimizzata e alla ridotta frequenza di ciclo, le emissioni di CO₂ e NOₓ diminuiscono in misura misurabile.
3. La prova - Dati concreti dall'esercizio degli impianti
I dati di misurazione attuali provenienti dall'esercizio degli impianti dimostrano che questa termodinamica funziona nella pratica e si traduce in un flusso di cassa concreto.
In tutte le misurazioni finora eseguite su impianti di caldaia fino a 110 °C di temperatura di mandata sono stati ottenuti risultati compresi tra +10 % e +17 %.
La previsione dell'8,00 % per l'impianto qui in esame è stata nettamente superata con una riduzione effettiva del gas del 17,58 %.
4. Installazione e dimostrazione con piena sicurezza dell'approvvigionamento
Per le infrastrutture critiche un'interruzione del calore di processo è assolutamente inaccettabile. Il montaggio nella caldaia esistente avviene in modo mininvasivo.
Nelle caldaie ad acqua surriscaldata (oltre 110 °C di temperatura di mandata) la decisiva dimostrazione dell'efficienza viene fornita con un metodo di misurazione validato TÜV direttamente durante il normale esercizio e richiede soltanto da due a tre ore prima e dopo il montaggio. (Nota per le caldaie a vapore: in questo caso la determinazione del potenziale di ottimizzazione avviene tramite un'analisi termodinamica dell'impianto approfondita e individuale).
L'intervento è garantito contrattualmente.
Qualora i risparmi calcolati in via preliminare non venissero raggiunti in fase di misurazione, il committente ha diritto a un'equa rinegoziazione oppure allo smontaggio senza danni con rimborso del prezzo di acquisto. Finora questa possibilità non è mai stata utilizzata.
5. Conclusioni
Prima di prendere in considerazione nuovi acquisti a forte impatto di CapEx, conviene rivolgere lo sguardo termodinamico all'impianto esistente. Chi valorizza il potenziale inutilizzato della propria caldaia fornisce un contributo notevole agli obiettivi ESG e protegge immediatamente il proprio budget dalla spirale dei prezzi della CO₂ e dei costi energetici.
Rapporto di misurazione validato (anonimizzato)
Il seguente estratto dal nostro rapporto di misurazione originale documenta nero su bianco l'efficacia dell'integrazione HTC. Per la Sua valutazione economica sono determinanti in particolare questi tre fattori:
1. Ottimizzazione della frequenza di ciclo (tempo di funzionamento del bruciatore)
La continua accensione e spegnimento assorbe la maggior quantità di energia. Il rapporto di misurazione mostra un comportamento termico nettamente migliorato: a parità di tempo di funzionamento del bruciatore (60 minuti in entrambi i cicli di misurazione) è stato possibile produrre una quantità di calore utile superiore, con un consumo di gas contemporaneamente ridotto in misura massiccia.
2. Riduzione della temperatura dei fumi
La temperatura al camino è scesa da 133,90 °C a 108,30 °C. Il calore, in precedenza disperso senza essere sfruttato, viene ora ceduto in forma concentrata all'acqua della caldaia attraverso la ceramica.
3. ROI concreto grazie al risparmio di energia primaria
L'efficienza del sistema è salita da 7,741 kWh/m³ a 9,391 kWh/m³. Ciò corrisponde a un aumento della resa energetica del 21,32 %. La riduzione effettiva del consumo di gas, depurata dagli effetti climatici e di consumo, è pari al 17,58 %.
Estratto dal protocollo di misurazione
(Impianto: caldaia ad acqua surriscaldata a gas naturale H, 499 – 2.440 kW)
Letture dei contatori ed efficienza (confronto su un ciclo di misurazione di 90 min.):
| Prova di misurazione | Consumo di gas | Quantità di calore | Efficienza |
|---|---|---|---|
| Prova di misurazione 1 (senza inserti) | 83,40 m³ | 645,56 kWh | 7,741 kWh/m³ |
| Prova di misurazione 2 (con inserti HTC) | 73,10 m³ | 686,49 kWh | 9,391 kWh/m³ |
- Aumento confermato dell'efficienza energetica
- 21,32 %
- Riduzione effettiva del consumo di gas
- 17,58 %
Riduzione delle emissioni (riferita alla massa reale):
| Emissione | Ridotta del |
|---|---|
| CO₂ (anidride carbonica) (lineare al consumo di gas) | 17,58 % |
| CO (monossido di carbonio) | 30,26 % |
| NOₓ (ossidi di azoto) | 3,50 % |
Calcolo di redditività:
- Costi del combustibile all'anno (netti)
- 77.431,05 €
- Riduzione dei consumi all'anno nel 1° anno
- 13.612,38 €
- Ammortamento del sistema
- dopo 1,69 anni
- Risparmio di costi calcolato (15 anni)
- 235.404,53 €
Traduzione della versione originale tedesca. Fa fede l'originale tedesco, che Lei può aprire sopra come PDF.
